Светильники с лампами накаливания

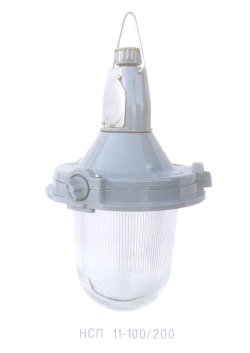

НСП 11

Область применения

Общее освещение производственных помещений, технологических проходов и иных объектов производственного назначения с повышенным содержанием пыли и влаги.

Параметры потребляемого тока

Светильники рассчитаны для работы в сети переменного тока с номинальным напряжением 220 В и частотой 50 Гц.

Эксплутационные характеристики

– класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75;
– защитный угол не менее 90°;
– уровень изоляции I по ГОСТ 24719;
– срок службы не менее 10 лет.






Преимущества:

  •  удобство и простота монтажа и обслуживания;

  • использование дешевых и доступных источников света;

  • надежность и простота конструкции;

  • высокая стойкость к воздействию перепадов температур, коррозии.



Конструкция:

– корпус выполнен из алюминиевого сплава литьем под давлением;
– защитная сетка стальная, сварная;
– кабельный ввод уплотнен резиновым сальником;
– стеклоколпак рифленый, выполнен из оптического закаленного стекла;
– патрон Е27, керамический;
– запирание светильника, в зависимости от исполнения, осуществляется специальными винтами или эксцентриковыми зажимами;
– степень защиты IP62;
– климатические исполнения У3, ХЛ3, Т3 по ГОСТ 15150.








Рис. 1
Рис.2
Рис.3






Рис. 4
Рис.5
Рис. 6






Рис. 7
Рис. 8
Рис. 9




Тип светильника Размер D, мм Размер Н, мм Масса, кг Тип лампы Мощность лампы, ВТ Номер рисунка
НСП 11-100-234 200 330 1,8 Б215-225-100 100 1
НСП 11-100-334 200 345 1,8 Б215-225-100 100 2
НСП 11-100-434 200 355 1,8 Б215-225-100 100 3
НСП 11-200-234 230 365 3,2 Б215-225-200 200 1
НСП 11-200-334 230 380 3,2 Б215-225-200 200 2
НСП 11-200-434 230 390 3,2 Б215-225-200 200 3
НСП 11-100-225 165 320 2,0 Б215-225-100 100 4
НСП 11-100-325 165 360 2,0 Б215-225-100 100 5
НСП 11-100-425 165 360 2,0 Б215-225-100 100 6
НСП 11-100-235 165 270 1,7 Б215-225-100 100 7
НСП 11-100-335 165 330 1,7 Б215-225-100 100 8
НСП 11-100-435 165 330 1,7 Б215-225-100 100 9
НСП 11-200-225 210 380 2,9 Б215-225-200 200 4
НСП 11-200-325 210 420 2,9 Б215-225-200 200 5
НСП 11-200-425 210 420 2,9 Б215-225-200 200 6
НСП 11-200-235 210 330 2,7 Б215-225-200 200 7
НСП 11-200-335 210 390 2,7 Б215-225-200 200 8
НСП 11-200-435 210 390 2,7 Б215-225-200 200 9

СВЕТОТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
– класс светораспределения по ГОСТ 17677-Н;
– тип кривой силы света по ГОСТ 17677- М.

РАСШИФРОВКА ОБОЗНАЧЕНИЯ:
Н – рассчитан для работы с лампой накаливания.
С – установка на подвес.
П – для освещения производственных помещений.
11 – номер серии.
100 – мощность лампы не более 100 Вт.
200 – мощность лампы не более 200 Вт.
Первая цифра: способ установки
2 – на трубу G3/4.
3 – на крюк (подвес).
4 – на трубу G3/4, монтажный профиль или крюк (подвес).
Вторая цифра: наличие защитной сетки
2 – с сеткой.
3 – без сетки.
Третья цифра: способ запирания корпуса
4 – эксцентриковые зажимы.
5 – специальные винты.
