Область применения Общее освещение производственных помещений, промышленных площадок, эстакад, складских помещений, торговых и спортивных залов. Параметры потребляемого тока Светильники рассчитаны для работы в сети переменного тока с номинальным напряжением 220 В и частотой 50 Гц. Эксплутационные характеристики – класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75;
|
Преимущества:
- удобство и простота монтажа и обслуживания;
- использование доступных источников света, имеющих большую
светоотдачу по сравнению с лампами накаливания; - надежность и простота конструкции;
- высокая стойкость к воздействию перепадов температур, коррозии.
Конструкция:
– корпус выполнен из алюминиевого сплава литьем под давлением;
– защитная сетка стальная, сварная;
– кабельный ввод уплотнен резиновым сальником;
– в зависимости от исполнения светильник оснащается алюминиевым
отражателем или рифленым стеклоколпаком, выполненным из
оптического закаленного стекла;
– в зависимости от мощности светильник оснащается керамическими
патронами Е27 или Е40;
– светильник комплектуется встраиваемым пускорегулирующим
аппаратом;
– климатические исполнения Т3 и У3 по ГОСТ 15150.
| Тип светильника | Защитный угол, град | Класс свето-распределения по ГОСТ 17677 | Тип кривой силы света по ГОСТ 17677 | Степень защиты | Cos ф | Размер D, мм | Размер Н,мм | Масса, кг | Тип источника света | Номер рисунка |
|---|---|---|---|---|---|---|---|---|---|---|
| РСП 08-125-100 | 90 | Н | М | IP51 | 0,55 | 207 | 395 | 5,5 | ДРЛ 125 | 3 |
| РСП 08-125-101 | 90 | Н | М | IP51 | 0,55 | 207 | 415 | 5,8 | ДРЛ 125 | 4 |
| РСП 08-125-010 | 15 | П | Г (рис.1) | IP23 | 0,55 | 320 | 417 | 4,2 | ДРЛ 125 | 5 |
| РСП 08-125-011 | 15 | П | Г (рис.1) | IP23 | 0,55 | 320 | 425 | 4,4 | ДРЛ 125 | 6 |
| РСП 08-250-01 | 15 | П | Д (рис.2) | IP23 | 0,55 | 405 | 480 | 8,0 | ДРЛ 250 | 7 |
| РСП 08-400-01 | 15 | П | Д (рис.2) | IP23 | 0,55 | 435 | 650 | 10,5 | ДРЛ 400 | 7 |
РАСШИФРОВКА ОБОЗНАЧЕНИЯ:
Р – рассчитан для работы с газоразрядной ртутной лампой типа ДРЛ.
С – установка на подвес.
П – для освещения производственных помещений.
08 – номер серии.
125 – мощность лампы 125 Вт.
250 – мощность лампы 250 Вт.
400 – мощность лампы 400 Вт.
Обозначение модификации:

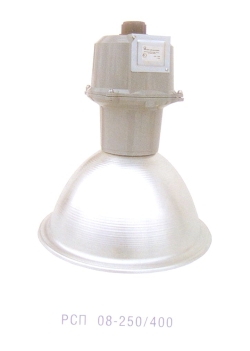

Для светильников РСП 08-250, РСП 08-400
01 – с отражателем, без защитной сетки и защитного стекла.
Для светильников РСП 08-125
Первая цифра: наличие стеклоколпака
1 – со стеклоколпаком;
0 – без стеклоколпака;
Вторая цифра: наличие отражателя
1 – с отражателем;
0 – без отражателя;
Третья цифра: наличие защитной сетки
0 – без сетки
1 – с сеткой.
